М4 Дон

Реконструкция федеральной автомобильной дороги М4 «ДОН» на участке км 52+000 км 71+000 км с цементобетонным покрытием выполнялась с 2009 г. по 2011 г. Устройство цементобетонного покрытия выполняла подрядная организация ОАО «Трансстроймеханизация». Заказчиком выступила Госкомпания «Автодор». Устройства цементобетонного покрытия федеральной автомобильной дороги М4 «ДОН» представлены на рис.1 (2009 г.) и рис. 2 (2011 г.).

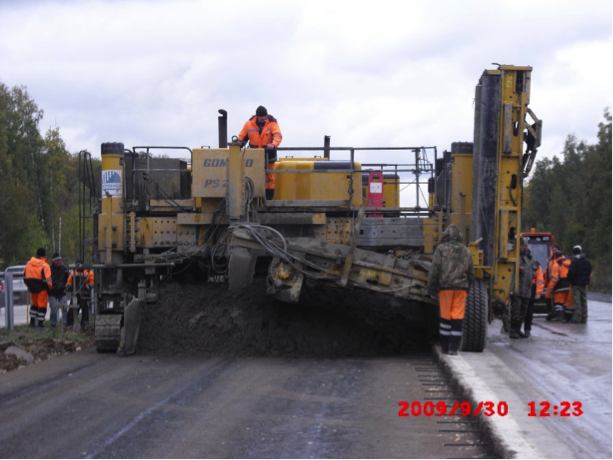

Рисунок 1. Устройство цементобетонного покрытия федеральной автомобильной дороги М-4 «ДОН» в сентябре 2009 г.

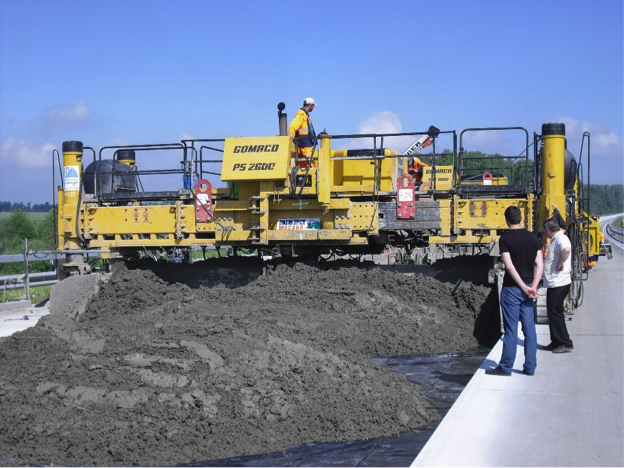

Рисунок 2. Устройство цементобетонного покрытия федеральной автомобильной дороги М-4 «ДОН» в июне 2011 г.

Конструкция дорожной одежды состояла из цементобетона толщиной 24 см из класса бетона на растяжение при изгибе 4,4 МПа. Несущий слой основания толщиной 16 см был устроен из оптимальной щебеночно-песчаной смеси обработанной цементом 10% марки М 60. Между несущим слоем основания и цементобетонным покрытием для уменьшения трения между слоями было предусмотрено устройство полиэтиленовой плёнки аэродромной 200 мкр. Нижний слой основания состоял из оптимальной щебеночно-песчаной смеси С-4 и дополнительный слой основания из песка средней крупности. Конструкция дорожной одежды федеральной автомобильной дороги М4 «Дон» на участке км 52 – км 71 представлена на рис.3.


Рисунок 3. Конструкция дорожной одежды федеральной автомобильной дороги М4 «Дон» км 52 – км 71
